Technické parametry

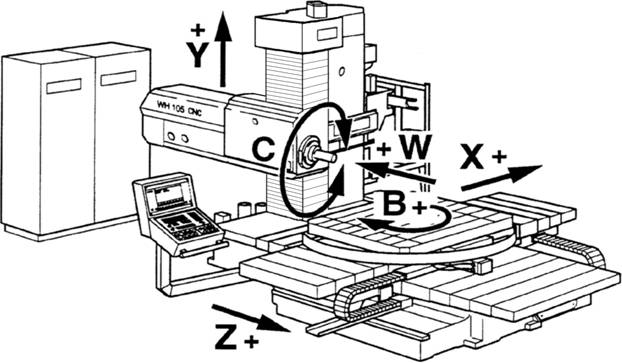

Přestavení skupin stroje
Příčné přestavení stolu X  mm  1 800
Svislé přestavení vřeteníku Y mm 1 250, 1 600
Podélné přestavení stolu Z mm 1 250
Výsuv pracovního vřetena W mm 630

Vřeteník
Typ vřeteníku "N" "R" / "R4"
Průměr pracovního vřetena mm  105 105
Kuželová dutina pracovního vřetena ISO 50 ISO 50
Rozsah otáček pracovního vřetena min-1 10 - 2 300 10 - 3 300 / 10 - 4 000
Výkon hlavního motoru (S1 / S6-60) kW 28 / 35 28 / 35
Jmenovitý krouticí moment na vřetenu (S1) Nm 1 170 919
Max. krouticí moment na vřetenu (S6 - 60) Nm 1 462 1 148
Stůl
Max. hmotnost obrobku kg 5 000
Rozměry upínací plochy stolu mm 1 400 x 1 400, 1 400 x 1 600
Posuvy
Pracovní posuvy X, Y, Z, W mm.min-1 2 - 5 000
Pracovní posuv B min-1 0,003 - 1,5
Rychloposuv - X, Y, Z mm.min-1 10 000
Rychloposuv - W mm.min-1 8 000
Rychloposuv - B min-1 2
