Technische Daten

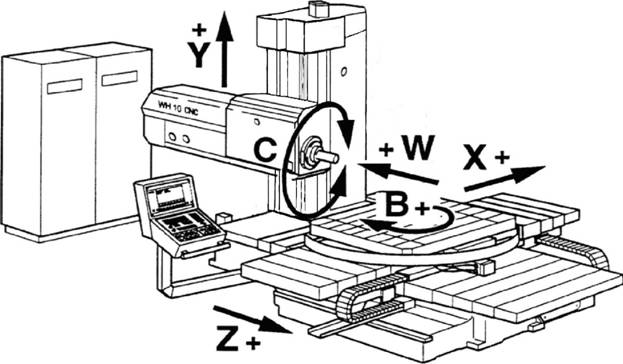

| Verstellungen der Maschinen Gruppen |
| Querverstellung des Tisches X |
mm |
1 250 |
| Senkrechte Spindelstockverstellung Y |
mm |
1 100 |
| Längsverstellung des Tisches Z |
mm |
940 |
| Ausschub der Arbeitsspindel W |
mm |
630 |
| Spindelstock |
| Durchmesser der Arbeitsspindel |
mm |
100 |
| Hohlkegel der Arbeitsspindel |
ISO 50 |
| Drehzahlbereich der Arbeitsspindel |
min-1 |
10 - 2 500 |
| Leistung des Hauptmotors (S1 / S6-60) |
kW |
20 / 25 |
| Nenndrehmoment der Spindel (S1) |
Nm |
1 640 |
| Max. Drehmoment der Spindel (S6 - 60) |
Nm |
2 050 |
| Tisch |
| Max. Werkstückmasse |
kg |
3 000 |
| Abmessungen der Aufsapnnfläche |
mm |
1 000 x 1 120 |
| Vorschübe |
| Bereich der Arbeitsvorschübe - X, Y, Z, W |
mm.min-1 |
4 - 4 000 |
| Bereich der Arbeitsvorschübe - B |
min-1 |
0,003 - 1,5 |
| Eilgang - X, Y, Z, W |
mm.min-1 |
8 000 |
| Eilgang - B |
min-1 |
2 |
|
|
