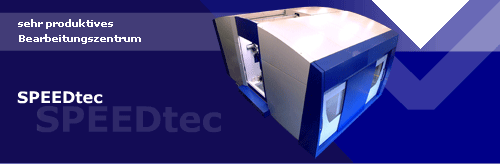

SPEEDtec

SPEEDtec - Beschreibung

Charakteristik:

Bei der Maschine SPEEDtec handelt es sich um ein sehr produktives Bearbeitungszentrum für Schnellbearbeitung von Schrank, Platten und dimensional gegliederten Werkstücken aus Guss, Stahlguss, Stahl und Nichteisenmetallen mit maximalem Gewicht von 4000 kg.
Die Maschine ist vor allem für Serienherstellung und technologisch anspruchsvolle Benutzung bestimmt, und zwar inklusive von modernsten Methoden von Bearbeitung und Benutzung von modernsten Werkzeugen.
Zu den Vorteilen der Maschine gehörten vor allem permanent gesteuerten Koordinaten in Positionsverknüpfung und Ausrüstung mit automatischem Wechsel von Werkzeug und Paletten mit Werkstück.
Zu größten Vorteilen der Maschine gehört vor allem die Möglichkeit von paralleler Werkstückbearbeitung mit Hilfe von zwei unabhängigen Spindelstöcken (Werkzeugen) von beiden Seiten oder gleichzeitige Bearbeitung von zwei identischen oder unterschiedlichen Werkstücken.

Konstruktion und Konzeption der Maschine:

  • Bei dem Entwurf waren die modernsten Methoden von 3D Konstruktion benutzt, die durch Simulation von Belastung und Deformation mit Hilfe von sehr qualitativen IT Methoden überprüft waren. Es war auch die Methode von topologischer Optimalisierung benutzt.
  • Als Grundtragelement der kompletten Maschine ist der untere Rahmen, auf dem weitere Montageeinheiten eingeführt werden.
  • Als absolute Neulösung waren bei der Konstruktion die Spindelstockplatten benutzt.
  • Die Auswahl von Elektrospindel war mit Hilfe von sog. dynamischer Analyse realisiert (es handelte sich um Bestimmung, wie die Spindel reagieren wird).
  • Automatischer Werkzeugswechsel war mit Hilfe von weltbekannten Hersteller realisier, Auswechselzeit für Werkstück beträgt - 6s (Werkzeug – Werkzeug).
  • Gruppe von automatischem Palettenwechsel verfügt über eine absolut neue Lösung, Grundelement ist dabei der Manipulator selbst, der drehbar ist und Zufuhr in Richtung der Maschine ermöglicht. Die Ablegstationen sind stationär und ermöglichen die Paletterotation für einfache Werkstückvorbereitung.

Auf dieser Maschine ist es möglich kürzere Bearbeitungszeiten zu erreichen (Beschleunigung von Bearbeitungsprozessen und auch der Wechsel von Werkzeug und Palette) als es bei Maschinen der ähnlichen Kategorie ist (horizontale Bearbeitungszentren von Mittelgröße), vor allem für bestimmtes Sortiment von Werkstücken (Bearbeitung von beiden Seiten des Werkstückes) es ist möglich eine wichtige Zeitreduktion zu erreichen – bis zu mehr als50%.

Fortschrittweise der Maschine ist durch konsequente Verkleidung betont, die aus Konstruktionssicht so entworfen war, das sie nicht nur die strengen ökologischen und Sicherheitsvorschriften erfüllt, sondern auch das sie dem einfachen Zugriff zur Servicestellen ermöglicht, besonders dann zu Verankerung der Maschine. Nach Anforderungen kann die Verkleidung durch unterschiedliche Zusatzeinrichtungen wie zum Beispiel Absaugung von Staub, Dampf mit Zusatzspülung ausgerüstet werden.
