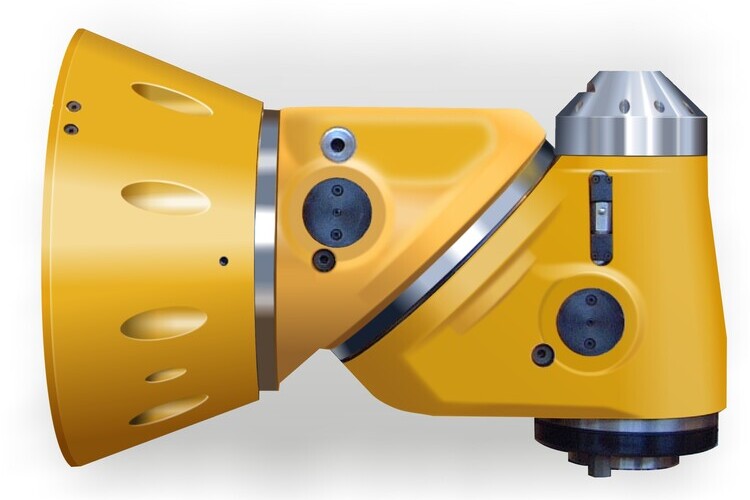

HUI 50 - Beschreibung

Der automatisch positionierbare Universal-Fräskopf HUI 50 ist als technologisches Sonderzubehör für waagerechte Bohrwerke WHN(Q) 13 CNC, WHN 130 (Q,MC), Plattenbohrwerke WRD 130/150 (Q), WRD 170 (Q), GRATA und Bearbeitungszentren TOStec - PRIMA, OPTIMA, VARIA bestimmt. Die Befestigung des Kopfes an der Maschine wird halbautomatisch vom Zusatzgestell (Maschinen WRd, GRATA und VARIA) oder automatisch durch PICK-UP System (horizontal Tischbohrmaschinen) ausgeführt. Die Befestigung des Kopfes am Spindelstock den Maschinen der TOStec Reihe wird dauerhaft ausgeführt. Die Positionierung und Festklemmung der einstellbaren Grundteile wird automatisch ausgeführt.

Technische Daten

Technische Daten
Werkzeughohlkegel der Spindel ISO 50
Max. zulässige Spindeldrehzahlen 1/min 3 000
Max. zulässige übertragene Leistung kW 32
Max. zulässiges Drehmoment der Spindel Nm 1 000
Größe der mechanische Übersetzung des Spindelantriebes 1:1
Drehbereich der Kopfteile grad 2 x 360
Gesamtmasse des Kopfes kg 440

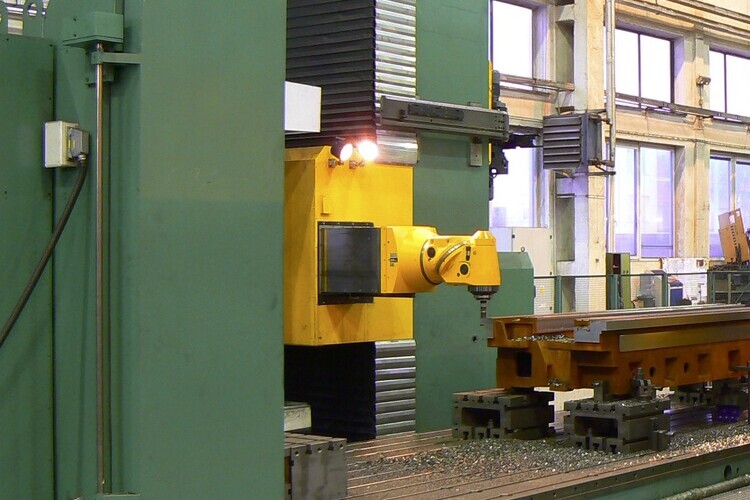

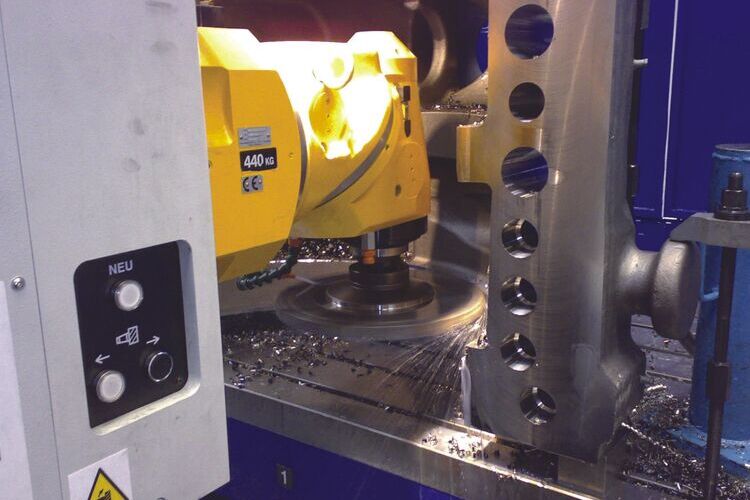

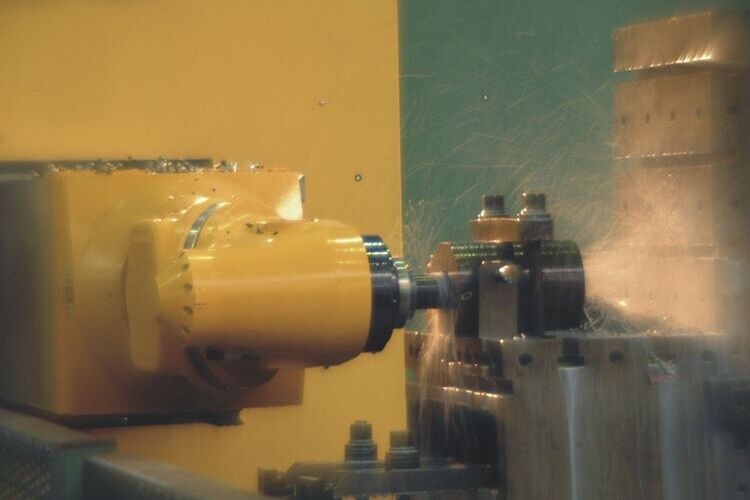

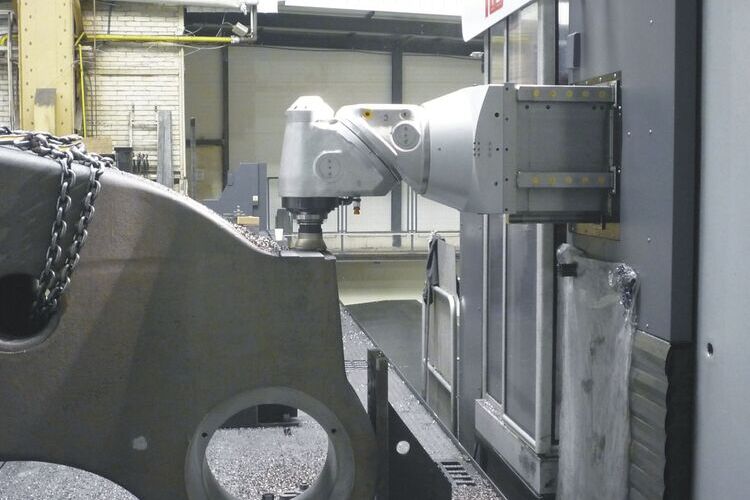

Anwendungsbeispiele von Fräskopf HUI 50

HUI 50 HUI 50

Anzahl der Bilder in der Galerie: 5
