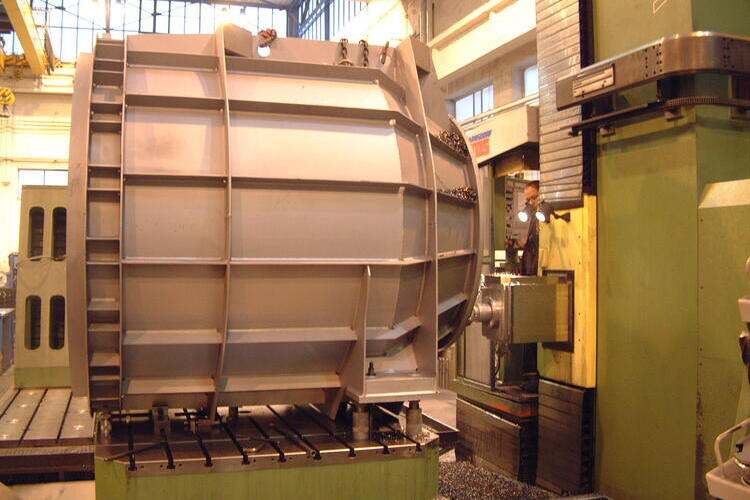

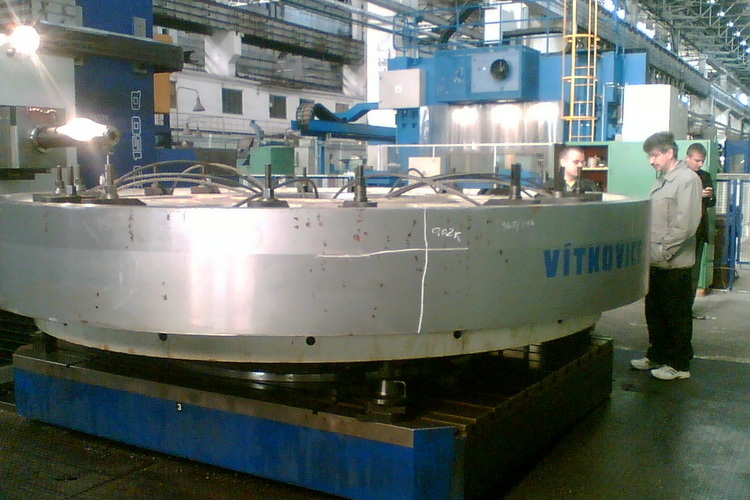

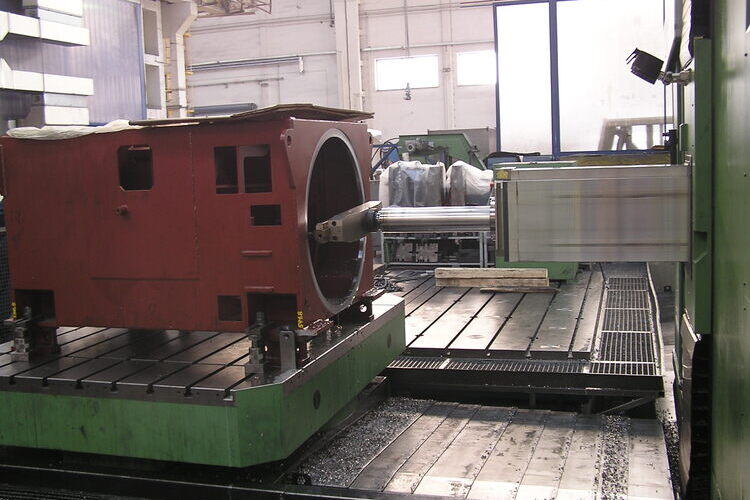

Aufspannung und Positionierung von Werkstücken bei einz. Maschinen
sie können auch mehrfach appliziert werden
Steuerung und Betätigung ist in die CNC Steuerung der Maschine integriert
Typ des Tisches
S 5
S 10
S 20
Max. Werkstückmasse
kg
5 000
10 000
20 000
Aufspannfläche
mm
1 000 x 1 250
1 250 x 1 250
1 250 x 1 600
1 800 x 1 800
1 800 x 2 200
1 800 x 2 500
Längsverstellung des Tisches V
mm
0, 1 600, 2 000
0, 2 000, 3 000
0, 2 000, 3 000, 4 000
Typ des Tisches
S 16
S 30
S 50
Max. Werkstückmasse
kg
16 000
30 000
50 000
Aufspannfläche
mm
1 800 x 2 240
2 000 x 2 500
2 000 x 2 000
2 000 x 2 500
2 500 x 3 000
3 000 x 3 000
3 000 x 3 500
Längsverstellung des Tisches V
mm
0, 1 400, 1 800
0, 1 300, 1 800, 2 500, 3 000
0, 1 500, 2 000, 2 500, 3 000
Kipptisch für Maschine WHN(Q) 13/15 CNC:
Kipptisch ist als Sonderausrüstung für horizontal Tischbohrmaschine WHN(Q) 13 CNC. Der Kipptisch dient zur Aufspannung und Positionierung von Werkstücken, in Achsen B und X ist mit Maschinensteuerung gesteuert, Einstellung der Kippung ist manuell ausgeführt.
;)
